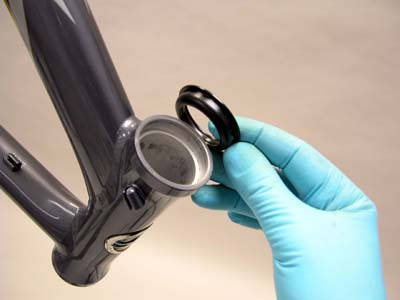

Стандарти рульового стакана , Стандарти рульової колонки

"Рульовий механізм служить для повороту вліво, вправо і в інші сторони."

На байку таким рульовим механізмом є рульовий стакан (headtube) з впрессованной в нього рульовою колонкою (headset).

На сьогоднішній день для рульових склянок MTB найбільш поширені стандарти: 1", 1.1/8", 1.5" (one point five) і 1.1/8-1.5" (конічний, tappered). Конічний рульовий стакан є комбінацією рульових склянок 1.1/8"(у верхній частині) і 1.5" (у нижній).

Типи рульових склянок:

Інтегрований (integrated)
Полуинтегрированный (semi-integrated, zero-stack)
Звичайний (неінтегрований, traditional)


Інтегрований: чашки в які вкладаються підшипники сформовані в самому рульовому стакані. У карбонових і титанових рамах є невиправні алюмінієві вставки в які вкладаються підшипник. Не плутайте з напівінтегрована керманичами колонками!

В інтегрованих рульових колонках використовуються тільки закриті промислові підшипники зі скошеною нижньою межею.
Найбільш поширені інтегровані керманичі використовують підшипники зі скосом 45°-45°(Campy spec). Так само є рульові з підшипниками зі скосом 36°/36° (Tien Hsin Ind./FSA Standard) 36°/45° (Cane Creek spec) тільки 1.1/8". Діаметр посадочного отвору під цей стандарт 41.6-41.7 мм

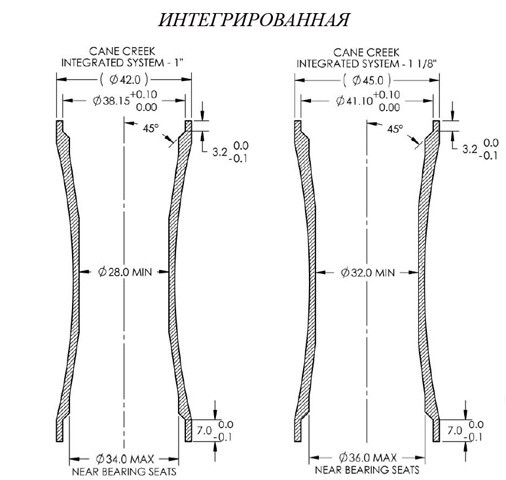

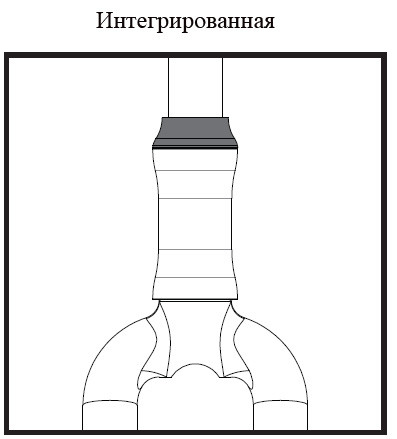

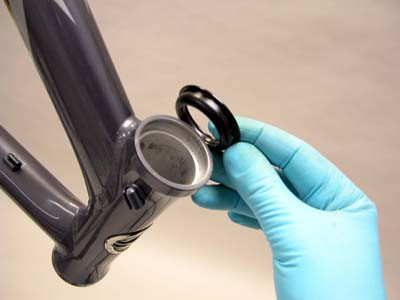

Інтегрована рульова колонка

Полуинтегрированный: в рульовий стакан впресовується чашки в які вкладаються підшипники, використовуються і закриті промисл і відкриті кульові підшипники. Рульовий стакан під полуинтегрированную колонку має найбільший зовнішній діаметр, у порівнянні з інтегрованим і звичайним. Для штока 1.1/8" - близько 50 мм, для 1.5" - від 62 мм

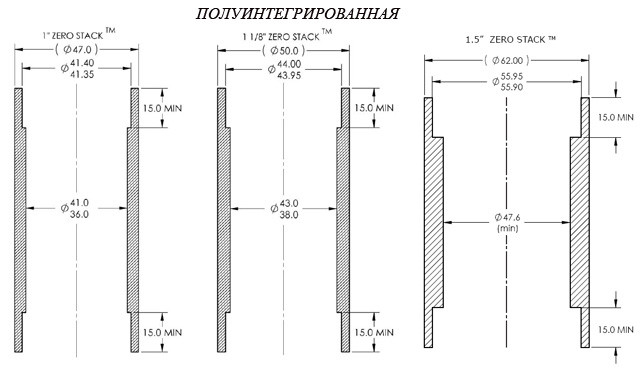

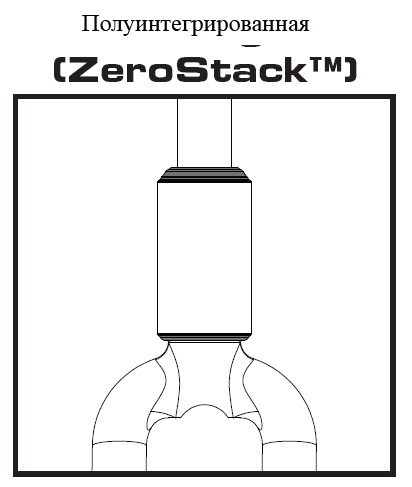

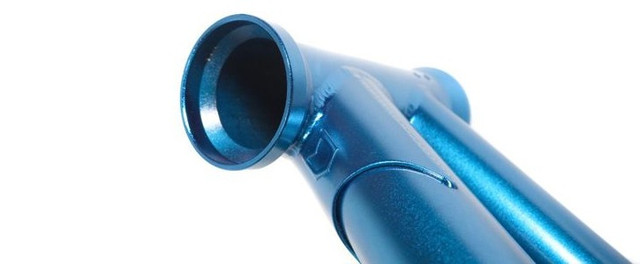

Напівінтегрована рульова колонка

Звичайний: у рульовий стакан впресовується чашки в які вкладаються підшипники, тільки на відміну від полуинтегрированной підшипники знаходяться за межами рульового стакана і можуть бути більшого діаметру ніж рульовий стакан.

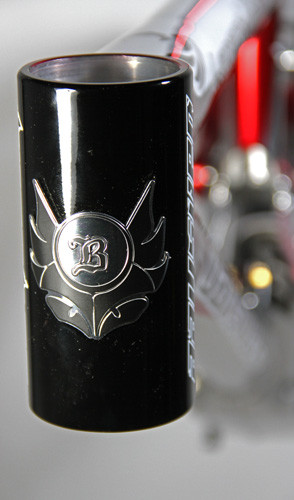

Звичайна (неінтегрована)рульова колонка

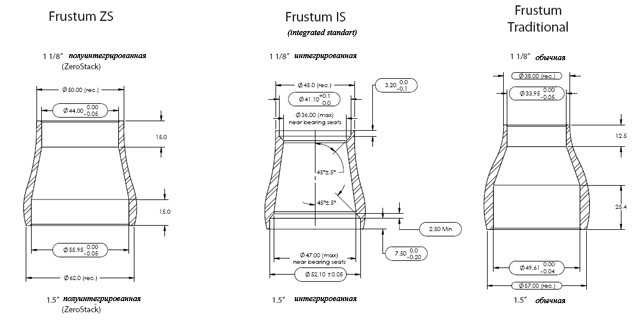

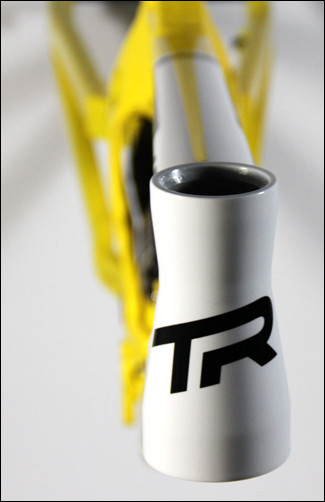

Конічний:

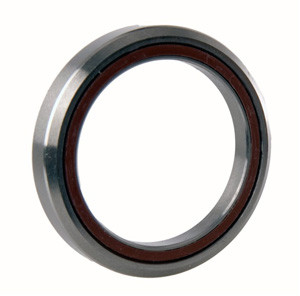

Закритий пром.

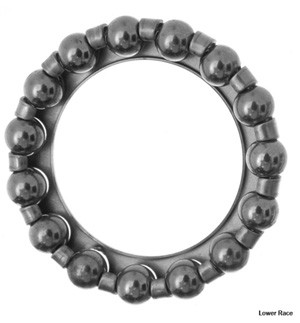

Відкритий підшипник (на кульках)

Діаметри інтегрованого та полуинтегрированного склянок більше ніж у звичайного. Це пов'язано з тим, що підшипники знаходяться всередині склянки.
Зовні полуинтегрированный і звичайний склянки дуже схожі і відрізняються тільки розмірами. Це два абсолютно різних стандарту і вони не взаємозамінні!

Сумісність (що і куди можна вставити) :

Для кожного типу рульового стакана підходять рульові тільки такого ж типу!

В рульовий стакан 1.5" можна встановити вилку зі штоком 1.1/8". Для цього існують спеціальні рульові колонки із зовнішніми посадковими розмірами 1.5" і внутрішніми отворами підшипників 1.1/8. Деякі такі неінтегровані рульові колонки мають низькі чашечки і зовні дуже схожі на напівінтегровані. Єдиний спосіб визначити тип рульової це виміряти внутрішній діаметр склянки. Так само в рульовий стакан 1.5" можна встановити вилку з конічно штоком.
У склянку 1.1/8" за допомогою рульовий-перехідника можна встановити вилку зі штоком 1"

Впихнути вилку 1.5" в рульові стакани 1", 1.1/8" і 1.1/8"-1.5" -не МОЖНА.

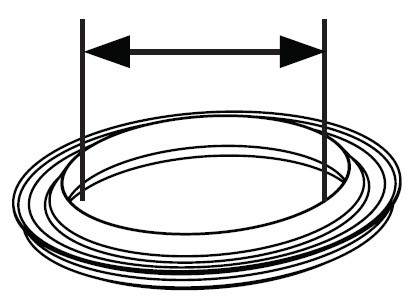

Внутрішні діаметри нижніх конусів рульових

1" 26.35-26.4 мм, 1.1/8" 29.93-29-98 мм, 1.5" 39.71-39.76 мм

Внутрішні діаметри рульових склянок

Інтегрований: 1" (38.15-38.25 мм) 1.1/8" (41.1-41.2 мм) 1.1/8" (Italian) (41.95-42.05 мм) 1.1/8" (Tien Hsin Ind./FSA Standard) (41.6-41.7 мм)
Полуинтегрированный: 1" (41.35-41.4 мм) 1.1/8" (43.95-44.0 мм) 1.5" (55.9-55.95 мм)
Звичайний: 1" (30.05-30.1 мм) 1.1/8" (33.90-33.95 мм) 1.5" (49.57-49.61 мм)
